基本機構

母卷放置架

放置架1個

1、MAX 承重1噸

2、MAX 放卷￠1000mm

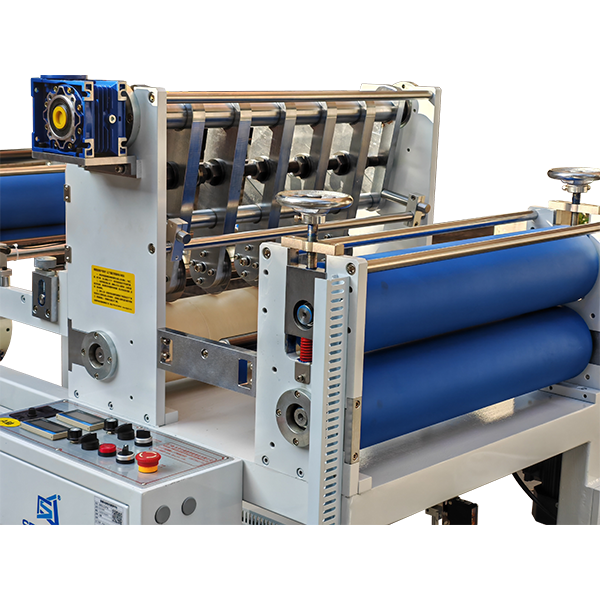

分條裝置（縱切）

拉料軸2套

1、直徑120mm

2、光電感應

3、氣缸控制升降

圓刀分切 5套

1、刀距調節手動

2、圓刀材質：鎢鋼

3、圓刀集中統一控制深度

裁切裝置（橫切）

拉料軸1套

1、直徑80mm

2、上軸：表面硅膠

3、下軸：鐵軸，表面金剛砂處理

切刀裝置1套

1、規格：400*18*1mm

2、上下行程：30mm

3、控制方式：自動數控

4、控制精度：±0.05mm（產品寬度在30mm內）

包裝區域

成品輸送帶1條

1、規格：約寬1500*長2500mm

2、中間輸送帶有效寬度：500mm

3、高度：800mm左右可調
