整條生產線生產工藝：底膜一上膜  - -次壓延 - 二次壓延- 揭上膜覆-收底膜

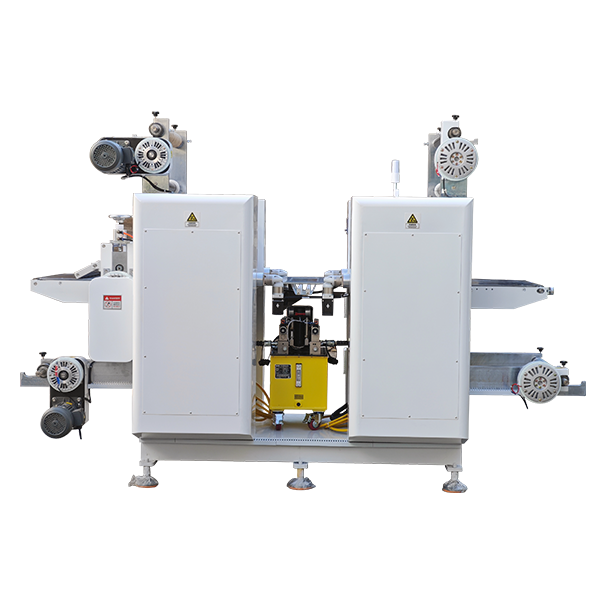

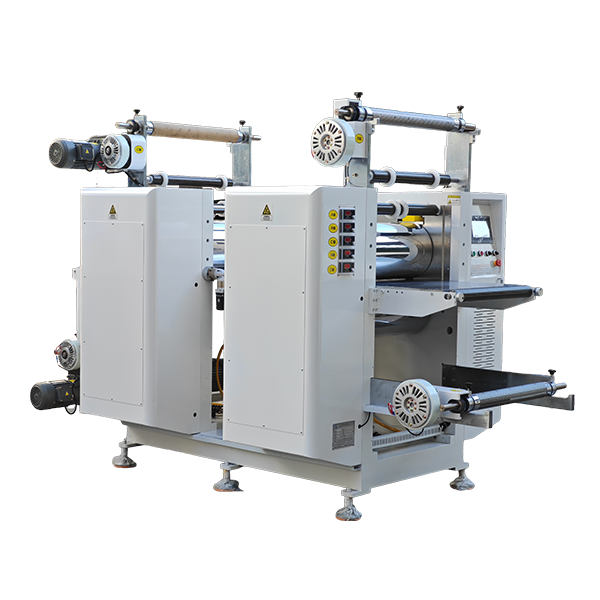

1、 600幅寬全自動四輥熱壓延成型機，配一臺36KW模溫機

應可適用于生產各種液態、半固態、固態導熱硅膠墊片

    基材放料部分 采用二條放料軸，均帶電磁磁粉張力控制器，瓦片式氣脹軸。

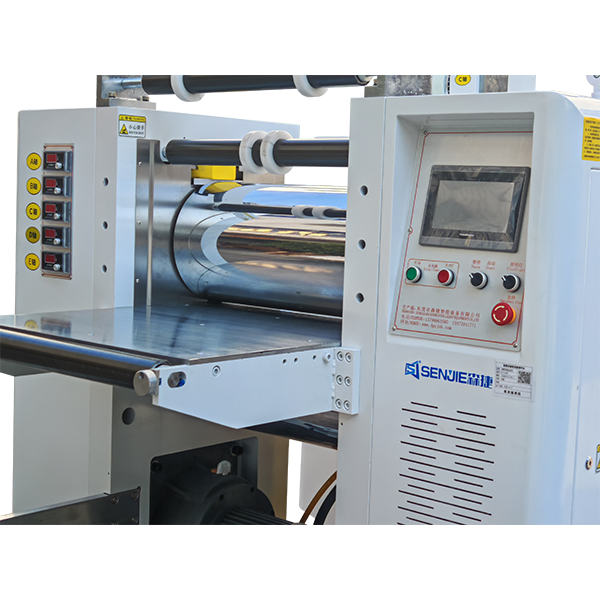

    厚度壓延部分 采用精密壓延棍對材料進行壓延，滾筒材料采用42鉻鉬，經過熱處理、精密研磨、電鍍等多道工序完成。,電鍍厚度為0.08-0.1mm,全跳動為0.005mm.（合金熱流道壓延輥工藝：雙內膽流道     超音頻熱處理 硬度,HRC58~60度,電鍍硬鉻后硬度HRC60~63度,交付的壓延輥表面要求無刮花，無脫鉻等現象 ）

    壓延兩輥之間的平行度在出廠校準后是0.01mm,后續根據壓延材料的形變可自行調整精度。

    傳動部分   兩輥采用兩套電機單獨控制。

    側板采用80mm厚45#鋼進行調質處理（硬度一般在HBW220~280之間），一體加工成型，經久耐用

    升降調節部分  該結構采用精密伺服電機+精密減速機+斜鐵,分辨率0.005mm，由PLC控制，應能夠自動調整至配方設定厚度，重復精度高，壓力采用兩個50T液壓油缸進行保壓。工作壓力70MPa,油箱容積16L。

    收卷部分  采用3寸氣漲軸+2.5KG磁粉離合器，收卷張力由專用控制器控制，力度數字可調

    采用觸摸屏控制，可以保存材料因不同硬度而需要的兩輥不同間隙的配方，一鍵調機，系統帶常用的配方保存功能。

    成型輥的厚度保證能力要求：由PLC直接控制調節伺服電機，精度可達0.005mm,電機采用型。

    成型輥加熱部分：要求有旋轉接頭及流道結構，通過熱油進行輥面加熱，要求成型輥溫度高能達到150攝氏度， 溫差：軸端150mm長外測 正負1度；旋轉接頭應選用高壽命耐高溫旋轉接頭，保證5年內不出現漏油情況；成型輥軸承也應選用NSK高壽命耐高溫軸承。

    保溫防護：因成型輥及平臺為加熱狀態，需要考慮設備的防護，避免人員傷

    技術指標：

          1.MAX成品寬度600mm左右

          2.機械允許調節的厚度范圍0.05mm-10m

          3.壓延輥直徑Ф300mm(整輥采用真空退火后表面電鍍處理），輥圓跳0.005ｍｍ

          4.壓延速度0-10M/min可調。

          5.電氣元件品牌要求：
